Đồng hồ đo áp suất thấp

1. Giới thiệu, đồng hồ đo áp suất thấp là gì?

Đồng hồ đo áp suất thấp còn có tên gọi tiếng anh là Low pressure gauge, đây là một dụng cụ cơ học chúng sử dụng một bọ phận có tên gọi là con nhộng hay hộp sếp (capsule) giúp cảm ứng giá trị áp suất và hiện thị giá trị áp suất của hệ thống lên trên mặt đồng hồ.

Đồng hồ áp suất thấp đây là một loại đồng hồ áp suất chúng có dải đo nhỏ hơn 600mbar = 0.6 bar = 60Kpa = 8.7 nên dòng đồng hồ áp suất ống bourdon thông thường chúng không thể đo được. Khi chúng ta xem bất kỳ tài liệu đồng hồ đo áp suất của các nhà sản xuất thì ta đều thấy các thang đo chúng sẽ bắt đầu từ 0.6 bar cho tới 1000 bar.

Đồng hồ đo áp suất thấp chúng là một loại đồng hồ được thiết kế để đo áp suất thấp, chân không hoặc hợp chất. Đây là dòng đồng hồ có tính năng và độ bền hiệu quả, độ chính xác cao khi làm việc, chúng hoạt động theo nguyên lý Capsule nên chúng có thể dể dàng đo được áp suất nhỏ. Chúng thường được sử dụng để đo khí gas, phòng sạch, trong y tế, khu vực sản xuất linh kiện điện tử, các hệ thống môi chất không ăn mòn,...

Đồng hồ đo áp suất thấp chúng được sản xuất trên dây chuyền hiện đại đứng đầu trên thế giới được đặt tại các nước có ngành công nghiệp phát triển như Hàn Quốc, Đài Loan, Trung Quốc,... được công ty chúng tôi nhập khẩu trực tiếp về thị trường Việt Nam với số lượng lớn để cung cấp và phẩn phối trên toàn quốc với giá thành tốt nhất hiện nay. Đồng hồ đo áp suất thấp chúng tôi cam kết hàng chất lượng cao, đầy đủ giấy tờ, chứng chỉ Co/Cq, chế độ bảo hành 12 tháng. Hỗ trợ báo giá đồng hồ đo áp suất thấp 24/24.

2. Thông số kỹ thuật đồng hồ đo áp suất thấp

Thông tin sản phẩm

Hình ảnh sản phẩm

- Kích thước mặt đồng hồ áp suất thấp: 100mm, 150mm - Mặt kính dày : 4mm - Dãy đo áp suất : -600…+600mbar - Cấu tạo vỏ: Đồng, 304SS, 316SS, 316L, Mạ niken - Chân kết nối bằng Inox 316 - Nhiệt độ làm việc xung quanh đồng hồ : -20…+65 ºC - Nhiệt độ tại chân kết nối max : +100 ºC - Kết nối ren chuẩn : 1/2″ BSP hoặc 1/2″ NPT chân đứng hoặc chân sau - Đồng hồ cấu tạo nền màu trắng, kim và vạch chia màu đen. Đồng hồ có dầu và không dầu tùy chọn khi đặt hàng - Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc. - Chỉ số bảo vệ : IP55 - Bảo Hành 12 tháng - Tình trạng: Hàng có sẵn (số lượng lớn)

3. Cấu tạo và nguyên lý làm việc của đồng hồ đo áp suất thấp

3.1. Cấu tạo đồng hồ đo áp suất thấp

Đồng hồ đo áp suất thấp chúng có thiết kế hoàn toàn khác so với đồng hồ Bourdon. Ống bourdon chúng sẽ được thay thế bằng một lớp Màng ( Capsule ). Áp suất chúng sẽ tác động lên lớp màng này thông qua các cơ cấu truyền động sẽ làm kim đồng hồ xoay. Đây cũng chính là bộ phận quan trọng nhất của đồng hồ áp suất thấp.

Cấu tạo của đồng hồ đo áp suất thấp bao gồm các bộ phận chính như sau:

1. Ống dẩn khí : đây là bộ phận có nhiệm vụ tiếp nhận áp suất từ đường ống vào đồng hồ
2. Lớp màng capsule : là bộ phận quan trọng nhất của đồng hồ. Đây là nơi nhận và biến đổi áp suất thành dạng cơ học.
3. Bộ phận truyền động : đây là bộ phận trung gian chúng đóng vai trò biến sự giãn nở của màng capsule thì chuyển động quay
4. Vạch chia áp suất : đây là nơi chỉ thị cho chúng ta biết giá trị áp suất của đồng hồ
5. Kim đồng hồ : chúng bắt đầu từ số 0 và thay đổi khi có áp suất tác động vào đồng hồ áp suất
6. Mặt kính bảo vệ : đây là một thành phần quan trọng để hiển thị sắc nét và chúng giúp bảo vệ bên trong đồng hồ. Thường làm bằng vật liệu kính an toàn safety glass.

- Ngoài ra chúng còn có nhiều thành phần phụ khác như : vỏ của đồng hồ, kết nối cơ khí, ống thoát khí …

3.2. Nguyên lý làm việc đồng hồ đo áp suất thấp

Đồng hồ đo áp suất thấp chúng có nguyên lý hoạt động khá đơn giản như sau:

Đầu tiên dòng lưu chất đi vào đồng hồ thông qua phần ren kết nối. Thông qua ống mao dẩn thì áp suất đi vào lớp màng Capsule. Đặc tính của 2 lớp màng này là chúng rất mỏng nên khi có áp suất đi vào từ phần chân ren; áp suất chúng sẽ làm phồng 2 lớp màng này. Khi lớp màng bị phồng lên thì chúng sẽ làm cho bộ phận truyền động tác động đến kim đồng hồ và làm xoay kim đồng hồ trên mặt hiển thị.

Áp suất càng lớn thì lớp màng càng biến dạng thì kim đồng hồ quay càng nhiều dẫn đến hiển thị giá trị càng lớn. Đặc biệt khi chúng ta sử dụng đồng hồ Capsule là lớp màng rất mỏng. Do đó, đồng hồ sẽ dể bị trôi giá trị đo thực tế sau một thời gian sử dụng. Chính vì thế chúng ta luôn thấy có 2 con vít để điều chỉnh ( + ) và ( – ) kim đồng hồ. Khi chúng ta phát hiện đồng hồ hiển thị sai chúng ta chỉ cần điều chỉnh kim về 0 để đồng hồ hoạt động chính xác nhất.

Đối với các ứng dụng đo áp suất nhỏ chỉ khoảng vài mbar thì loại đồng hồ áp suất ống bourdon không đo được. Mà chúng ta phải dùng đến 1 loại đồng hồ áp suất khác là đồng hồ áp suất khí dạng capsule. Vì để đo được áp suất nhỏ như vậy nên đồng hồ áp suất dạng capsule không sử dụng cho ống bourdon mà dùng một bộ phận gọi là capsule (con nhộng) để cảm ứng giá trị của áp suất.

4. Ưu điểm và nhược điểm đồng hồ đo áp suất thấp

4.1. Ưu điểm của đồng hồ đo áp suất thấp

Dòng đồng hồ đo áp suất thấp chúng được sử dụng phổ biến trên thị trường hiện nay bởi chúng có nhiều ưu điểm nổi bật như:

1. Thiết kế nhỏ gọn, dễ dàng lắp đặt, sửa chữa, bảo trì bảo dưỡng.
2. Có giá thành rẻ, tiết kiệm chi phí đầu tư
3. Với cấu tạo bằng vật liệu Inox, chống rò rỉ tốt, chắc chắn, bềm bỉ.
4. Hoạt động sử dụng được với nhiều môi trường, nước, khí, chân không, xăng dầu…
5. Có nhiều kiểu kết nối, lắp bích, nối ren, clamp, dễ dàng kết nối với đường ống.
6. Có khả năng chịu được áp suất, khi tăng lên, hạ xuống đột ngột.
7. Đo đạt nhanh, chính xác với áp suất của lưu chất, có tuổi thọ cao.
8. Đa dạng mẫu mã, kiểu đồng hồ đo áp, đa sự lựa chọn cho quý khách hàng.
9. Có mặt kính bảo vệ đồng hồ là kính cường lực có độ cứng cao, chống xước, chống va đập.

4.2. Nhược điểm của đồng hồ đo áp xuất thấp

Ngoài những ưu điểm nổi bật nêu trên, thì dòng đồng hồ đo áp suất thấp chúng vẩn còn một số nhược điểm như sau:

• Không ngâm được trong lưu chất với thời gian dài
• Đa kích cỡ, đa vật liệu cấu tạo, đa mẫu mã, nên quý khách hàng cần tìm hiểu rõ ràng và vựa chọn.

5. Ứng dụng của đồng hồ đo áp suất thấp

Với những ưu điểm nổi bật đã nêu trên thì dòng đồng hồ đo áp suất thấp chúng được ứng dụng trong nhiều hệ thống đường ống khác nhau như:

• Đồng hồ đo áp suất thấp lắp đặt trong các hệ thống máy khí nén, dầu thủy lực..
• Ứng dụng trong các hệ thống hơi nước, hơi nóng…
• Ứng dụng trong các nhà máy chế biến thực phẩm, dược phẩm..
• Ứng dụng trong các nhà máy sản xuất đồ uống, nước khoáng, nước giải khát, bia, rượu, sữa…
• Ứng dụng trong các nhà máy sản xuất hóa chất, chất ăn mòn, hóa học, acid loãng, …
• Ứng dụng trong các hệ thống nước thải, trong các nhà máy, khu công nghiệp sản xuất…
• Ứng dụng trong các hệ thống đo chân không
• Ứng dụng trong các đường ống khí Gas công nghiệp
• Ứng dụng trong các đường ống giám sát đường ống dưới đáy biển.
• Ứng dụng trong các nhà máy, xưởng chiết khí…

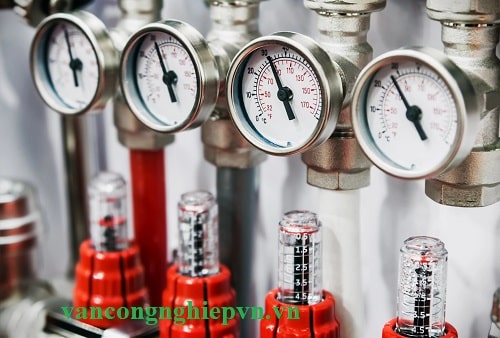

6. Lưu ý khi sử dụng đồng hồ đo áp suất thấp

Đồng hồ đo áp suất thấp chúng chỉ dùng được trong môi trường khí sạch, không bụi hoặc các chất lỏng.

Vì vậy:

• Lớp màng bên trong đồng hồ áp suất thấp chúng rất mỏng nên khi có bụi hoặc tạp chất tiếp xúc vào sẽ bám dính và làm giảm sự đàn hồi gây nên sự sai số. Nặng hơn là không thể sử dụng được nữa.
• Đối với môi trường nước, khi tiếp xúc do lớp màng quá mỏng được xếp theo dạng hình tròn đồng tâm nên sẽ không đủ để đẩy nước ra khỏi lớp màng khi áp suất trả về 0. Nước bám vào dẩn tới sự sai số rất lớn do lớp màng đo áp suất rất nhỏ & rất nhạy với lực tác động lên đồng hồ.
• Dầu trong trong đồng hồ sẽ tạo ra một áp suất âm (khoảng - 2kPa) tác động ngược lại phần cảm biến của đồng hồ. Đối với các loại đồng hồ áp suất có thang đo lớn thì sẽ không ảnh hưởng nhiều đến độ chính xác. Nhưng đối với thang đo nhỏ thì - 2kPa sẽ ảnh hưởng nhiều đến kết quả đo.

7. Bảng giá, báo giá đồng hồ đo áp suất thấp

Hiện tại công ty chúng tôi chuyên cung cấp tất cả các loại Đồng hồ đo áp suất thấp, sản phẩm được sản xuất trên giây truyền hiện đại tại đất nước Hàn Quốc và đượng công ty chúng tôi nhập khẩu trực tiếp, Đưa van về thị trường Việt Nam để cung cấp và phân phối trên Toàn Quốc.

Mỗi sản phẩm Đồng hồ đo áp suất thấp do công ty chúng tôi cung cấp đều đảm bảo về chất lượng chính hãng – Uy tín tuyệt đối. Với chế độ bảo hành lên tới 12 thánh 1 đổi 1 nếu có lỗi do nhà máy sản xuất, đầy đủ các loại giấy tờ, cấp phép đầy đủ chứng chỉ CO~CQ. Hỗ trợ vận chuyển toàn quốc !

Hãy liên hệ trực tiếp với chúng tôi qua hotline: 0865909568 (Zalo) để được tư vấn hỗ trợ lắp đặt sản phẩm và báo giá Đồng hồ đo áp suất thấp 24/24h, bởi các chuyên viên kỹ thuật của công ty, sẽ đồng hành cùng quý khách lựa chọn van xả khí cho tới quá trình lắp đặt Đồng hồ đo áp suất thấp đi vào vận hành.

Ngoài ra chúng tôi còn cung cấp cac thông tin về sản phẩm Đồng hồ đo áp suất thấp như : Hình ảnh, bảng giá Đồng hồ đo áp suất thấp, thông số kỸ thuật, bản vẽ, catalogue… Rất mong được hợp tác và phục vụ quý khách. Xin chân thành cảm ơn các bạn, quý khách hàng đã lắng nghe bài viết của chúng tôi ! Chúc các bạn có một ngày làm việc vui vẻ !
