Đồng hồ đo lưu lượng nước điện từ Hàn Quốc

1. Khái niệm Đồng hồ đo nước điện từ Hàn Quốc?

- Đồng hồ đo nước điện từ Hàn Quốc là sản phẩm mang thương hiệu Hansung, là dòng đồng hồ đo nước được dùng để đo chất lỏng và hoạt động theo dạng điện từ, nó thông báo kết quả đo lưu lượng lên mặt số đồng hồ hiển thị qua màn hình điện tử LCD hoặc gửi tín hiệu về phòng điều hành.

- Đây là thiết bị đo lưu lượng bằng cảm biến được ưu chuộng sử dụng tại các tòa nhà cao tầng, nhà máy xử lý nước thải, nhà máy cung cấp nước sạch, nhà máy sản xuất, chế biến, khai thác, đường dẫn năng lượng...vvv.

- Hiện nay, chúng tôi là đơn vị nhập khẩu và phân phối đồng hồ đo nước điện từ được nhập khẩu trực tiếp tại Hàn quốc. Chúng tôi cung cấp hàng chính hãng, cam kết chất lượng, bảo hành 1 năm, đầy đủ chứng chỉ CO/CQ, giao hàng tận nơi lắp đặt theo yêu cầu.

2. Thông số kỹ thuật Đồng hồ đo nước điện từ Hàn Quốc

• Chất liệu : Thân gang, SUS304, SUS316
• Tiếp điểm : SS316L
• Kích thước : DN15 - DN2000
• Môi trường sử dụng: Nước thải, nước sạch, nước không có độ dẫn điện ( nước cất )
• Nhiệt độ làm việc : - 10 - 180 độ C
• Áp lực : PN16
• Tín hiệu output : 4 - 20 mA, RS485, RS232
• Điện áp : 24V, 220V, 380V hoặc dùng Pin
• Kiểu đồng hồ : Màn hình liền hoặc màn hình rời
• Kết nối đường ống : Lắp bích
• Tiêu chuẩn : JIS10K
• Tiêu chuẩn chống thấm nước : IP65, IP67
• Thương hiệu : Hansung
• Xuất xứ : Hàn quốc
• Bảo hành : 12 tháng
• Cung cấp đầy đủ CO, CQ

 Hãy liên hệ trực tiếp 0865909568 để được tư vấn và báo giá!

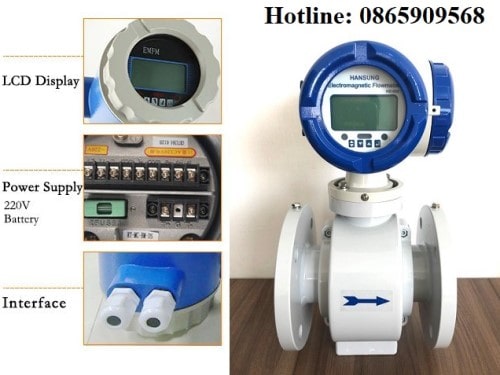

3. Cấu tạo của đồng hồ đo lưu lượng nước điện từ Hàn Quốc

Đồng hồ đo lưu lượng chất lỏng điện tử gồm có 2 bộ phận chính là: Thân đồng hồ và Mặt đồng hồ

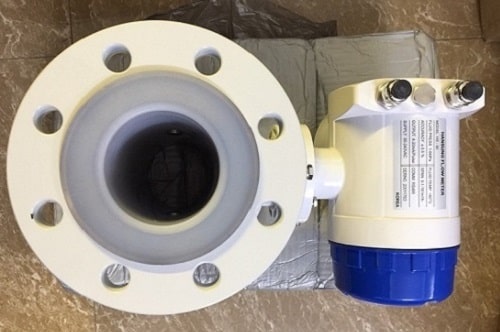

3.1. Thân đồng hồ đo nước điện từ Hàn Quốc

- Thân được làm nguyên khối từ inox hay gang, đệm làm kín bên trong được làm từ teflon (PTFE), lớp sơn phủ bến ngoài bằng Epoxy. Hai đầu thiết kế để nối mặt bích, ren hoặc rắc co. Các phụ kiện cảm biến (serson nằm bên trong đệm PTFE) nằm bên trong thân. Thân có kết nối bằng mặt bích hoặc rắc co với hệ thống của đường ống.

- Khác với đồng hồ nước cơ thông thường dạng đồng đo nước điện từ có cấu tạo van khá đặc biệt phần thân đồng hồ hoàn toàn rỗng cho phép lưu chất chạy qua mà không bị vật cản.

- Với thiết kế rỗng hoàn toàn đồng hồ đo lưu lượng nước điện từ cho phép dòng chảy lưu chất lỏng đi qua không có vật cản ( thích hợp cho nước thải, lưu chất có tạp chất hạt rắn nhỏ )

3.2. Mặt đồng hồ đo nước điện từ Hàn Quốc

- Phần mặt đồng hồ có màn hình điện tử LCD 2 dòng 16 ký tự.

- Phần mặt của đồng hồ bao gồm các chi tiết bảng mạch, màn hình LED hiển thị, bộ đếm cảm biến, bộ chuyển đổi tín hiệu, vị trí cấp nguồn điện.

- Bộ đếm bước sóng của đồng hồ nước điện tử hàn quốc gồm được làm từ các linh kiện inox, đồng, nhựa và các bẳng mạch dây dẫn điện từ.

- Bộ phát và nhận: Bước sóng được phát đi và nhận phản hồi sẽ được thu nhận và phân tích theo các cơ chế tính toán chính xác để có được dữ liệu lưu lượng lưu chất chạy qua đường ống từ đó xuất dữ liệu lên màn hình hiển thị.

- Màn hình hiển thị điện tử của đồng hồ nước điện từ hansung gồm các thông số như sau: Tổng lưu lượng nước hoặc lưu chất đã chảy qua đường ống, lưu lượng nước chảy qua tức thời, tốc độ dòng chảy.

4. Nguyên lý làm việc của đồng hồ đo nước điện từ Hàn Quốc

- Nguyên lý hoạt động của đồng hồ đo lưu lượng nước điện từ hàn quốc cũng khá đơn giản và dễ hiểu vì nó hoạt động độc lập không khó cho người lắp đặt sử dụng và vận hành

- Khi dòng chảy lưu chất đi qua thân đồng hồ, bộ đếm bước sóng có nhiệm vụ phát và tiếp nhận bước sóng đồng thời là kiểu đo của loại đồng hồ nước khi các bước sóng được phát đi và nhận lại phản hồi sẽ được thu nhận và phân tích theo các cơ chế tính toán chính xác để cho ra được dữ liệu lưu lượng qua đường ống từ đó xuất dữ liệu lên màn hình hiển thị điện tử bên trên.

- Màn hình điện từ sẽ đo tổng lưu lượng nước đã chảy qua đường ống từ lúc hoạt động, lưu lượng nước chảy qua tức thời của đường ống, chiều của dòng chảy và một số chi tiết khác mà tùy vào mục đích sử dụng người ta thiết kế để hiện thị lên.

Mời các bạn xem thêm video để hiểu hơn về nguyên lý làm việc.

5. Hướng dẫn lắp đặt đồng hồ đo nước điện từ Hàn Quốc - Hansung

- Kết quả của đồng hồ đo nước điện từ hàn quốc có chính xác hay không nó liên quan tới dòng chảy lưu lượng nước phải ổn định, nước phải luôn nhập (đầy nước trong thân đồng hồ). Để đảm bảo đo có độ chính xác thì đường ống ra của đồng hồ cần phải cao hơn 2 lần đường kính của đồng hồ.

- Không sử dụng đồng hồ trong môi trường có sắt từ và chất lỏng có dộ dẫn điện dưới 5μs/cm. Lưu chất có hạt rắn thì phạm vi tốc độ chảy phù hợp là 1-3m/s. Lưu chất dòng chảy bé hơn 1-m/s cần thu hẹp đồng hồ tự động đo lưu lượng nước thải để cho giá trị đo chính xác nhất.

- Từ đồng hồ đến nguồn nước, đầu máy bơm thì khoẳng cách tối thiểu là 1 m - 2 m và tùy vào áp lực lớn nhỏ chúng ta để xa hoặc gần để đảm bảo rằng đồng hồ không bị rung lắc, nước không ổn định, không đạt được độ chính xác cao.

- Khi lắp đặt chúng lắp đồng hồ đúng hướng mũi tên, kết nối mặt bích với đường ống cần đúng tiêu chuẩn mặt bích, gioăng làm kín và bu lông cần đúng kích thước.Với nhưng thông tin cơ bản trên chúng tôi chia sẽ để khách có thể tự lắp đặt hệ thông theo yêu cầu và đảm bảo được độ chính xác cho thiết bị đo.

Hình ảnh cách lắp đặt đồng hồ đo nước điện tử

6. Ưu điểm của đồng hồ đo nước điện từ Hàn Quốc

- Đồng hồ đo nước điện từ Hàn Quốc được sử dụng phổ biến trên thị trường hiện nay bởi những ưu điểm như sau:

1. Đồng hồ đo lưu lượng nước điện tử dạng mặt bích có kích thước tử 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 800A, 1000A
2. Sử dụng cho nhiều môi trường như: nước thải, hóa chất, nước lạnh, nước nóng, chất lỏng có hạt
3. Có thể đưa tín hiệu từ xa kết quả đo lưu lượng từ đồng hồ đến tủ điện hoặc phòng điều hành, phòng kỹ thuật.
4. Độ chính xác rất cao, sai số nhỏ
5. Tiêu chuẩn IP67, IP68
6. Mặt đồng hồ dạng điện từ hiển thị cho phép người sử dụng nhìn qua bằng mắt thường thường và đèn led có thể nhìn thấy ở nơi không có ánh sáng hoặc ban đêm.
7. Trọng lượng nhẹ cho phép lắp đặt dễ dạng lên các hệ thống.
8. Bão dưỡng, tháo lắp, kiểm tra, thay thế đơn giản.

7. Ứng dụng của đồng hồ đo nước điện từ Hàn Quốc

Lựa chọn đúng loại đồng hồ nó quyết định đến kết quả đo chính xác hay không của hệ thống. Đồng hồ đo nước điện từ hansung là thiết bị quan trọng, không thể thiếu dùng cho đo đạc, thống kế lưu lượng, xác định lượng nước cấp thông qua hệ thông cảm biến điện từ. Nó được ứng dụng rộng rãi cho các nhà máy sản xuất, xử lý, trần dẫn, khai thác, chế tạo:

• Hệ thống nước thải sinh hoạt, công nghiệp, nhà máy
• Hệ thống áp lực cao, hóa chất ăn mòn, tạp chất bẩn
• Hệ thống giấy, chế biển thực phẩm
• Hình ảnh đồng hồ đo lưu lượng nước dạng điện tử

8. Những sản phẩm đồng hồ đo lưu lượng nước điện từ công ty chúng tôi hiện đang cung cấp.

8.1. Đồng hồ đo lưu lượng nước điện từ Hàn Quốc

 *Thông số kỹ thuật:

+ Vật liệu cao su: DN10 ~ DN600

+ Vật liệu lót nhựa PTFE:DN65 ~ DN2000

+ Độ chính xác:0.2%F.S. , 0.5%F.S. , 1.0%F.S.

+ Áp suất:4MPa, 1,6MPa, 1.0MPa, 0,6MPa

+ Nhiệt độ trung bình:-10°C~+150°C- Điện dẫn trung bình:> 5μS / cm

+ Cấp bảo vệ:IP65, IP67, IP68

+ Tín hiệu đầu ra:4-20mA Current/Pulse ; 4-20mA/Pulse + RS484, 4-20mA/Pulse + HART

+ Nguồn cấp:/220VAC, 24VDC, 3,6V PIN

+ Hoạt động: Nước thải, nước sạch, hóa chất...

+ Xuất xứ: Hàn Quốc

+ Bảo hành: 12 tháng

+ Đầy đủ giấy tờ chứng chỉ Co/Cp

8.2. Đồng hồ đo lưu lượng nước điện từ Đài Loan woteck

Hình ảnh đồng hồ đo nước điện từ Đài Loan

*Thông số kỹ thuật:

+ Cơ size: DN25 - DN500

+ Vật liệu: Inox, Gang đúc,

+ Lớp lót: PTFE

+ Kiểu kết nối: Mặt bích Bs PN16

+ Mặt đồng hồ: Dạng điển tử LCD

+ Điện áp: 220V

+ Tín hiệu: 4 ~ 20mA

+ Tiếp điểm: SUS316

+ Nhiệt độ: - 10 ~ 150 độ C

+ Tiêu chuẩn: IP68

+ Thương hiệu: Woteck

+ Sử dụng: Nước, hóa chất

+ Xuất xứ: Taiwan (Đài Loan)

8.3. Đồng hồ đo nước điện tử Pmax Malaysia

*Thông số kỹ thuật:

+ Xuất xứ : Malaysia

+ Kích thước : DN50 - DN500

+ Vật liệu chế tác : Thép, Gang, Inox

+ Lớp lót: EPDM, PTFE

+ Kết nối : Dạng lắp bích

+ Xuất tín hiệu : 4 -20 mA , RS485 ..

+ Nguồn điện: 220V

+ Tiêu chuẩn mặt bích: BS, JIS, ANSI, DIN

+ Tiêu chuẩn bảo vệ: IP67, IP68

+ Nhiệt độ làm việc: 70 - 150 độ C tùy vào chất liệu teflon ,neoprene hay polyurethane

9. Bảng giá và báo giá đồng hồ đo nước điện tử Hansung

Công ty chúng tôi hiện nay đang nhập khẩu và cung cấp đồng hồ nước điện từ thuộc các thương hiệu nổi tiếng như Hansung - Woteck. Sản phẩm được nhập khẩu trực tiếp tại Hàn Quốc - Đài Loan. Tất cả sản phẩm trên đầy đủ COCQ, phiếu xuất, hóa đơn, phiếu bảo hành. Giao hàng toàn quốc

Ngoài những sản phẩm đồng hồ mang thương hiệu trên chúng tôi còn cung cấp thêm sản phẩm van điều khiển điện và van điều khiển khí nén, các loại van bi, van cổng, van bướm, van một chiều, van dao,... các sản phẩm mang thương hiệu Wonil, Kosaplus, Haitima, trên đây là các sản phâm mang thương hiệu độc quyền của công ty chúng tôi đang cung cấp.

Mọi chi tiết quý khách vui lòng liên hệ trực tiếp với chúng tôi để được cấp bảng giá, báo giá chi tiết, catalogue, bản vẽ đồng hồ đo nước điện từ thông qua Hotline: 0865909568 ( Zalo ) để được tư vấn miễn phí, Báo giá sản phẩm
