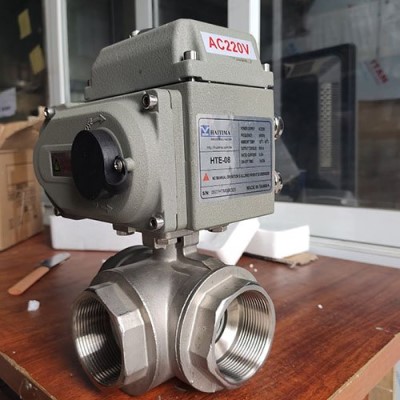

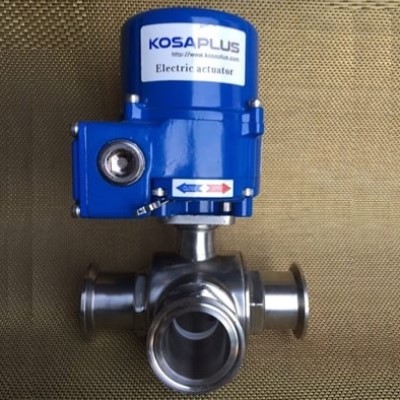

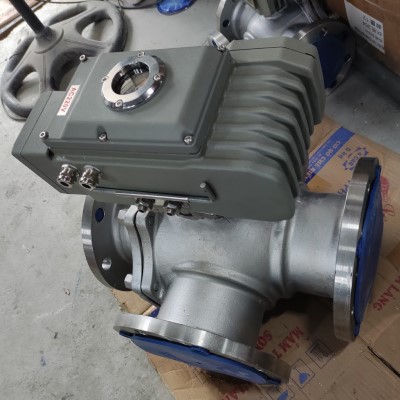

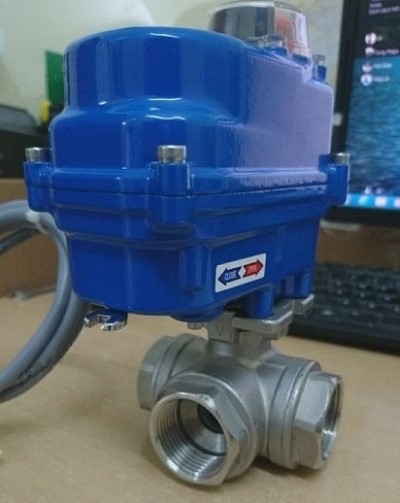

Van bi 3 ngã inox điều khiển điện

1. Giới thiệu về van bi 3 ngã inox điều khiển điện Kosaplus - Haitima

Ngày nay khi hệ thống tự động hóa càng được sử dụng phổ biến trên hầu hết các hệ thống đường ống, Trên toàn giới cũng như Việt nam bước vào thời đại công nghệ 4.0. Thì thiết bị van tay gạt dần dần sẻ được thay thế bằng van điều khiển. Trong số các thiết bị van điều khiển đó có xuất hiện dòng van bi điều khiển điện.

Van bi điều khiển điện được phân loại theo từng chức năng dẫn lưu chất chúng ta có 2 loại chính đó là: van bi điều khiển điện 2 ngã và van bi điều khiển điện 3 ngã.

Vậy van bi 3 ngã inox điều khiển điện là dòng van bi có 3 cửa được sử dụng để đóng/mở, chuyển hướng lưu chất trong van thông qua 1 thiết bị gọi là động cơ điện. Động cơ này được cấp nguồn điện áp 220V, 24V, 380V nên được gọi là van bi 3 ngã inox điều khiển điện

Dễ dàng lắp đặt, thay thế, sửa chữa, lại chịu được nhiệt độ cao và áp lực lớn, van bi 3 ngã inox điều khiển điện vẫn luôn là lựa chọn tốt dành cho bạn khi thiết kế hệ thống đường ống công nghiệp.

Van bi 3 ngã inox điều khiển điện không gỉ được sử dụng cho môi trường ăn mòn và xâm thực. Chất liệu bền và chắc. Van bi điện 3 ngã có khả năng chịu áp suất, nhiệt độ và mài mòn cao. Chúng được sử dụng trong rất nhiều ứng dụng áp suất cao, ví dụ như các lĩnh vực công nghiệp hoặc dầu khí.

2. Thông số kỹ thuật của van bi 3 ngã inox điều khiển điện Kosaplus - Haitima

• Loại van bi điều khiển điện
• Kích cỡ van: 15A - 200A
• Kiểu lắp: Lắp ren hoặc lắp bích
• Thân: Inox 316. inox 304. inox 201, inox 316 vi sinh
• Đĩa trục: Inox 304, 316
• Bi (ball): Inox 304, 316
• Dạng van: chữ T, chữ L
• Tiêu chuẩn: JIS, BS, ANSI, DIN, IP67
• Lớp lót: EPDM, Viton, Teflon, Inox.
• Áp lực làm việc: PN10, PN16, PN25, PN40,
• Nhiệt độ: -20°C đến 200°C
• Điện áp sử dụng: 220V, 24V, 380V
• Hoạt động: ON/OFF, Hoặc tuyến tính
• Môi trường sử dụng: nước, khí nén, hóa chất, nhiên liệu...
• Sử dụng: Hơi, Khí, Dầu, Nước, Gas…
• Thương hiệu: Haitima, Kosaplus…
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
• Thời gian bảo hành: 12 tháng.
• Đầu đủ giấy tờ chứng chỉ kèm theo
• Hàng sẳn kho số lượng lớn.

3. Cấu tạo van bi 3 ngã inox điều khiển điện Kosaplus - Haitima

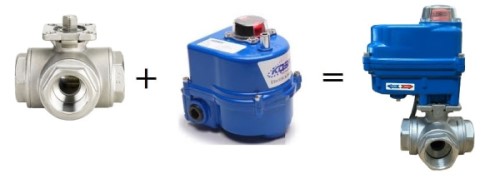

Van bi 3 ngã inox điều khiển điện có cấu tạo khác đơn giản nó được cấu tạo bởi 2 phần đó là:

Phần van bi 3 ngã inox

Phần bộ điều khiển điện

3.1. Van bi 3 ngã inox.

Van bi 3 ngã được thiết kế thành 2 dạng đó là : Van bi 3 ngã dạng chữ L và Van bi 3 ngã dạng chữ T

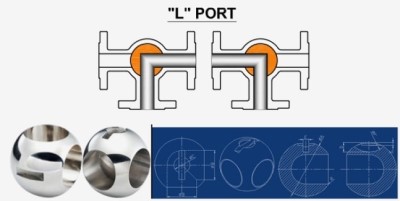

*Van bi 3 cửa chữ L.

Loại van bi này chỉ thông được hai ngã với nhau, giúp dòng lưu chất có thể rẻ trái hoặc rẽ phải tùy theo nhu cầu. Dòng van này được ứng dụng trong các hệ thống đường ống có cấu trúc đơn giảm.

*Các ứng dụng chung cho van bi cổng L.

• Van chuyển hướng, van ngắt, van rẽ nhánh, van chọn, van định hướng
• Chuyển hướng dòng chảy từ một bể chứa sang một bể khác
• Thay đổi nguồn lưu lượng từ một máy bơm sang một máy bơm khác
• Thay đổi nguồn dòng chảy từ bể này sang bể khác
• Chuyển hướng dòng chảy từ máy làm lạnh hoặc máy sưởi để đáp ứng nhu cầu theo mùa
• Cắt tất cả dòng chảy trong khi vẫn có thể chọn giữa hai điểm đến dòng chảy hoặc hai nguồn dòng chảy

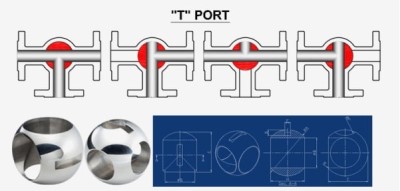

*Van bi 3 cửa dạng chữ T.

Loại này đa dạng hơn, có thể thông 3 cửa với nhau, giúp cho quá trình điều tiết lưu chất cơ động hơn rất nhiều.

Để phân biệt hai loại kiểu van này, thông thường trên thân van sẽ có ký hiệu để người dùng nhận biết và tránh nhầm lẫn. Khi lựa chọn van cổng ba cửa chúng ta cũng nên tìm hiểu kỹ để tránh mua nhầm van và không ứng dụng được cho hệ thống của mình.

Van bi 3 cửa được làm từ nhiều loại chất liệu khác nhau như inox, gang, đồng, nhựa,... có hai kiểu kết nối đặc trưng là bằng mặt bích và kết nối ren. Loại van bi này thường được dùng để chia nhánh dòng chảy. Ngoài ra chúng có khả năng phân nhánh và giảm áp lực trong đường ống.

*Các ứng dụng chung cho bóng cổng chữ T.

• Van mẫu, van tẩy, van trộn, van rẽ nhánh, van lưu lượng không đổi
• Kết hợp luồng từ hai nguồn khác nhau
• Phân luồng giữa hai điểm đến khác nhau
• Dòng luân phiên giữa hai nguồn khác nhau
• Cho phép dòng chảy từ hai nguồn khác nhau trộn lẫn
• Luồng luân phiên giữa hai điểm đến khác nhau

3.2. Đầu điều khiển điện Kosaplus - Haitima

Phần đầu điều khiển điện (motor điều khiển điện) sử dụng điện điều khiển chuyển động phía trong trục của. Loại motor điện có kèm công tắc hình trình, khi van đóng hoặc mở hoàn toàn chúng tự động ngắt điện. Motor điện điều khiển cũng có hai dạng chính đó là dạng đống mở On Off và đóng mở tuyến tính.

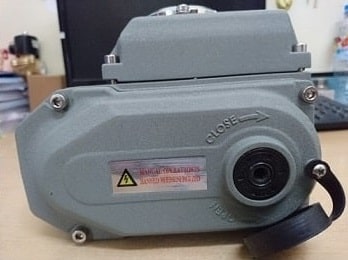

+ Motor đóng mở dạng On/Off

Dạng motor điện này chỉ có thể điều khiển đóng/ mở hoàn toàn. Chúng không thể điều tiết van mở theo các góc khác nhau. Với van 3 ngã điều khiển điện on off, chúng sẽ đóng một cửa và mở cửa còn lại.

+ Motor điều khiển dạng tuyến tính

Dạng điều khiển này có thể điều khiển van mở các góc mở khác nhau để điều tiết lưu lượng dòng chảy của môi chất. Với dòng van 3 cửa điều khiển điện, chúng có thể tiết lưu và mở cả hai cửa van cùng lúc và mở các cửa to nhỏ với lưu lượng khác nhau.

4. Các tính năng của van bi 3 ngã inox điều khiển điện Kosaplus - Haitima

- Đóng mở chính xác, dễ sử dụng, lắp đặt được ở mọi góc độ

- Độ bền cao, chống mài mòn tốt, chống thấm nước và chống rỉ với tiêu chuẩn IP67

- Có cả loại đóng mở on / off và loại tuyến tính điều khiển bằng tín hiệu 4 - 20 mA cho khách hàng lựa chọn

- Phù hợp với các nguồn điện như AC220V, DC24V, 380V

- Van bi 3 ngã điều khiển điện giúp điều khiển tự động chính xác, thay thế sức lao động của con người vận hành trực tiếp, đặc biệt là trong những hệ thống số lượng van nhiều.

5. Ứng dụng van bi 3 ngã inox điều khiển điện Kosaplus - Haitima

Với ngành công nghiệp ngày càng phát triển, các thiết bị công nghiệp điều khiển tự động xuất hiện càng nhiều. Chính vì thế những loại van bi tay gạt, tay quay dần dần được thay thế bằng những van bi điều khiển điện bởi độ thông minh và hiện đại của chúng. Sau đây là một vài ứng dụng của dòng van bi 3 ngã điều khiển điện:

1. Ứng dụng trong các hệ thống đường ống xử lý nước sạch, nước thải tạo các nhà máy, khu dân sinh.
2. Ứng dụng trong các hệ thống đường ống 3 ngã, 3 đường ống các hệ thống có kết nối đa chiều.
3. Ứng dụng trong các nhà máy sản xuất hóa chất, dung dịch, xăng, dầu, hơi, khí, gas...
4. Ứng dụngtrong các hệ thống có các chất ăn mòn như axit, bazo, muối, nước biển...
5. Ứng dụng trong lĩnh vực nông nghiệp các hệ thống cấp nước tưới tiêu...
6. Ứng dụng trong các hệ thống đường ống ngành dược phẩm, thực phẩm sản xuất nước giải khát, rượu, bia...

Ngoài ra, van bi 3 ngã điều khiển điện còn được ứng dụng trong nhiều ngành nghề, hệ thống khác. Để biết thêm thông tin chi tiết về sản phẩm mời các bạn liên hệ ngay với chúng tôi.

6. Cách lắp đặt van bi 3 ngã inox điều khiển điện Kosaplus - Haitima

1. Cơ cấu chấp hành phải nằm trên đường nằm ngang.
2. Không đặt lực lớn lên thiết bị truyền động trong quá trình lắp đặt.
3. Các ren vít của van phải là tiêu chuẩn quốc tế của vít ống, vui lòng không sử dụng ren vít côn để kết nối van.
4. Trước khi lắp đặt, van và đường ống phải được giữ sạch sẽ. Hãy chắc chắn rằng không có đồ lặt vặt.
5. Van và đường ống nên được lắp đặt theo chiều ngang hoặc chiều dọc, nhưng không được phép lộn ngược.
6. Vui lòng giữ nhiệt độ của đường ống và van. Không đặt thiết bị truyền động bên trong nắp được bảo vệ.

7. Các loại van bi 3 ngã inox điều khiển điện Kosaplus - Haitima

Có nhiều cách để phân loại van bi 3 ngã điều khiển điện nhưng trong phạm vi bài viết này chúng tôi chỉ đi sau vào phân loại van bi 3 ngã điều khiển điện theo chất liệu cấu tạo nên chúng.

7.1. Van bi 3 ngã inox điều khiển điện

Van bi 3 cổng inox thường được làm từ chất liệu inox 304 hoặc inox 316. Loại thép không gỉ này có độ bền cao và hoạt động tốt trong môi trường có tính ăn mòn. Cho nên van thường được dùng được trong môi chất có tính ăn mòn như hóa chất nhẹ, môi trường nước muối, môi trường axit, bazơ. Đặc biệt chúng hoạt động tốt trong môi trường có áp suất cao và nhiệt độ cao.

7.2. Van bi 3 ngã nhựa điều khiển điện.

Van bi 3 ngã nhựa thường được làm từ chất liệu nhựa PVC, cPVC, PPR. Đây là dòng van có khả năng chống ăn mòn và oxi hóa rất tốt. Chúng có thể dùng trong môi chất là hóa chất đậm đặc như axit nống độ cao. Tuy nhiên van chất liệu nhựa có nhiệt độ làm việc thấp hơn và chịu áp suất thấp hơn các loại van bi chất liệu inox.

7.3. Van bi 3 ngã đồng điều khiển điện.

Van bi 3 ngã đồng thường được cấu tạo từ chất liệu đồng thau. Van dùng cho các hệ thống nước sạch, ứng dụng cho nhiệt độ thấp.

Trên đây là những chia sẻ của chúng tôi về van bi 3 ngã điều khiển điện. Hy vọng những chia sẻ của chúng tôi giúp quý khách hàng có thêm những thông tin bổ ích để có thể lựa chọn mua cho mình những sản phẩm phù hợp nhất với hệ thống.

Ngoài sản phẩm trên công ty Tuấn Hưng Phát còn cung cấp tất cả các loại van điều khiển điện và điều khiển khí nén các loại van mang thương hiệu Kosaplus và Haitima được nhập khẩu trực tiếp tại các nhà máy có ngành công nghiệp phát triển như Hàn Quốc và Đài Loan. Cam kết về chất lượng sản phẩm chế độ bảo hành lên đến 12 tháng, Giao hàng tận nươi theo yêu cầu. Đầy đủ các loại giấy tờ liên quan (Chứng chỉ Co/Cq, có kiểm điện theo yêu cầu khách hàng)

Qúy khách quan tâm đến sản phẩm hãy liên hệ trực tiếp qua hotline: 0865909568 (Zalo) Để được tư vấn và báo giá miễn phí.
