Van bi chịu nhiệt điều khiển điện

1. Mô tả về van bi chịu nhiệt điều khiển điện Kosaplus Hàn Quốc và Haitima Đài Loan

- Van bi có tên trong tiếng anh là (Ball Valve) là dạng 1 thiết bị có 1 một viên bi bên trong thân van, viên bi được đục lỗ xuyên tâm, cố định bởi 1 trục. Khi trục xoay sẽ làm cho viên bi xoay theo, giới hạn quay trong vòng gioăng làm kín đã được mặc định. Van bi quay 1 góc 0 - 90 độ để thực hiên 1 tru chình Đóng/Mở

- Bộ điều khiển điện là một dạng mô tơ điện truyền động lực hoạt động dựa vào nguồn điện cấp 24V, 220V, 380V. Bộ điều khiển điện này được lắp đặt với một van bi và được xiết chặt bởi các bulong, khi mô tơ điện quay sẽ tác động trực tiếp lên trục van bi từ đó sẽ điều khiển quá trình đóng hoặc mở van

- Van bi chịu nhiệt là dạng van bi có thiết kế chịu được môi trường hoạt động có nhiệt cao. Van bi chịu nhiệt là dạng van bi thường được chế tạo bởi các vật liệu hợp kim inox, thép chịu nhiệt nên có tính chịu nhiệt cao lên đến 270 độ C phù hợp với môi trường hơi nóng, hóa chất có độ ăn mòn cao.

- Van bi chịu nhiệt điều khiển điện là van bi chịu nhiệt được điều khiển bằng bộ điện hoạt động nhờ nguồn điện cấp vào 24V, 220V, 380V để đóng mở điều tiết lưu chất trên hệ thống đường ống đi qua van. Bộ điều khiển hoạt động dưới 2 dạng đóng mở hoàn toàn ( ON/OFF) hoặc tuyến tính ( Theo các góc mở khác nhau )

- Van bi chịu nhiệt điều khiển điện có 2 dạng kết nối lắp bích và lắp ren cho các hệ thống đường ống từ DN15 - DN50 ( lắp ren) Và từ DN50...DN500 ( Lắp bích ). Với sự đa dạng về kích thước van bi chịu nhiệt điều khiển điện được lắp đặt cho nhiều đường ống có kích thước lớn nhỏ khác nhau

- Hiện nay Công Ty Tuấn Hưng Phát đang nhập khẩu và phân phối độc quyền hai dòng van bi điều khiển điện chính hãng Kosa Plus ( Hàn quốc ) và Hatima ( Đài Loan ). Tất cả các dòng sản phẩm van bi chịu nhiệt điều khiển điện đều được nhập khẩu trực tiếp tại nhà máy, cam kết hàng chính hãng, mới 100% nguyên đai, nguyên kiện. Cung cấp đầy đủ chứng chỉ, giấy tờ CO, CQ, bảo hành dài hạn lên đến 12 tháng.

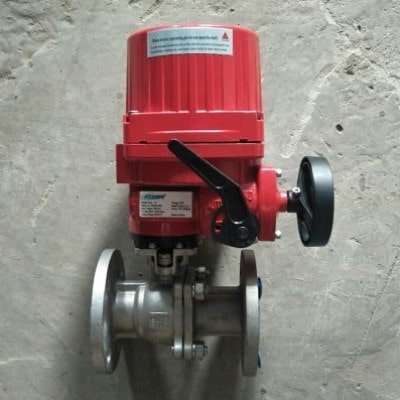

*Hình ảnh của van bi chịu nhiệt điều khiển điện lắp bích Haitima Đài Loan và Kosaplus Hàn Quốc

2. Thông số kỹ thuật của van bi chịu nhiệt điều khiển điện Kosaplus Hàn Quốc và Haitima Đài Loan

Thông số kỹ thuật được chia thần 2 phần chính như sau:

2.1. Thông số kỹ thuật động cơ điện Kosaplus - Haitima

• Chất liệu: Hợp kim nhôm cao cấp
• Lớp phủ: EPOXY chống bám bui bẩn và oxy hóa
• Tiêu chuẩn: IP67
• Điện áp: 220VAC - 380VAC
• Nhiệt độ: 70 độ C
• Điều khiển: ON/OFF - Tuyến Tính
• Loại: Không tay quay - Có tay quay
• Phụ kiện: Công tắc hành trình giám sát mở đóng
• Hãng: Kosaplus, Haitima, ALohan
• Xuất xứ: Hàn Quốc - Đài Loan
• Bảo hành: 12 tháng
• Tính trạng: Có sẵn ( Bán rời hoặc cả bộ)

2.2. Thông số kỹ thuật phần van bi

• Chất liệu: Inox SUS201, SUS304, SUS316, thép
• Lớp phủ: EPOXY chống bám bui bẩn, oxy hóa
• Tiêu chuẩn: Mặt bích, JIS, BS, ren
• Nhiệt độ: 270 độ
• Áp lực: PN10, PN16, PN25
• Hãng: Wonil, Samwoo, AUT, Emico
• Xuất xứ: Hàn Quốc, Đài Loan, Malaysia
• Bảo hành: 12 tháng
• Tính trạng: Có sẵn ( Bán rời hoặc cả bộ)

3. Cấu tạo của van bi chịu nhiệt điều khiển điện Kosaplus - Haitima

Van bi chịu nhiệt điều khiển điện được cấu tạo bởi hai bộ phận chính là:

• Phần van bi
• Bộ điều khiển điện

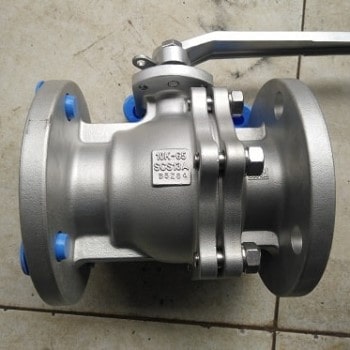

3.1. Phần van bi.

Chính là một dạng van bi cơ vận hành bằng tay gạt thông thường khi chưa được lắp vào bộ điều khiển bằng điện. Loại van bi chịu nhiệt này thường được chế tạo bằng vật liệu inox, thép chịu nhiệt, có khả năng chịu áp lực cao lên đến 63 bar, nhiệt độ 270 độ C. Với kích cỡ đa dạng từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200 lắp đặt cho nhiều đường ống có kích cỡ khác nhau. Với đa dạng kết nối lắp bích, lắp ren nên van bi được ứng dụng khá nhiều trong đời sống thực tiễn như các nhà máy, hệ thống, công trình.

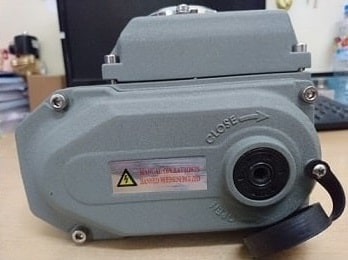

3.2. Bộ điều khiển điện.

Bộ điều khiển điện hay còn gọi là mô tơ điện, có hai dạng hoạt động chính như sau:

Mô tơ điện hoạt động tuyến tính.

Mô tơ điện hoạt động tuyến tính là dạng mô tơ điện hoạt động điều khiển van đóng mở theo các góc độ khác nhau trong phậm vi từ 0 - 90 độ. Mô tơ điện tuyến tính sử dụng nguồn điện 24V, 220V, 380V hoạt động êm ái không gây tiếng ồn, mô tơ điện tuyến tính này sẽ được gắn một thiết bị điều khiển có dòng 4 - 20mA đến tủ PLC điều khiển đóng mở từ xa.

Khi ta điều chỉnh mức tín hiệu trong khoảng 4 - 20mA van sẽ hoạt động đóng/mở khi hết hành trình van sẽ dừng và giữ nguyên vị trí đó. Với dạng mô tơ điều khiển điện tuyến tính thường được dùng cho các hệ thống điều tiết lưu lượng dòng chảy

Mô tơ điện hoạt động ON/OFF

Mô tơ điện hoạt động ON/OFF là dạng mô tơ điện hoạt động theo chức năng đóng hoặc mở hoàn toàn. Van mở khi tâm bi van song song với dòng chảy lưu chất trong đường ống và đóng khi vuông góc với chính dòng chảy. Van bi điều khiển điện dạng ON/OFF thường được sử dụng rộng rãi và phổ biến hơn.

4. Nguyên lý hoạt động van bi chịu nhiệt điều khiển điện

Van bi chịu nhiệt điều khiển điện hoạt động dựa trên sự tác động cơ cấu truyền lực từ trường của cuộn dây tác động lên trục qua bánh răng, từ đó các bánh răng chuyển động tác động lên trục chính của mô tơ điều khiển trục mô tơ xoay, van bi được kết nối với mô tơ qua trục van, từ đó van bi cũng dịch chuyển hướng đóng mở nằm trong phạm vi từ 0 - 90 độ. Để hiểu rõ hơn về nguyên lý hoạt động của van bi mời các bạn xem video chi tiết dưới đây.

5. Cách lắp đặt và bảo dưỡng van bi chịu nhiệt điều khiển điện Kosaplus Hàn Quốc - Haitima Đài Loan

- Chuẩn bị đầy đủ kiểm tra ốc vít, bulong, gioăng cao su xem phù hợp chưa

- Kiểm tra van bi xem đã được lắp chắc chắn vào bộ điện chưa

- Trước khi lắp cần vệ sinh bề mặt tiếp xúc, lắp đúng quy trình chuẩn chính xác theo tâm đường ống.

- Van bi điều khiển điện có thể lắp đặt theo phương nằm ngang hoặc thẳng tùy vào yêu cầu của hệ thống mà không ảnh hưởng đến quá trình hoạt động của van

- Sau khi lắp xong phải test chạy thử xem van có đóng mở hoạt động không

- Phải thường xuyên bảo trì bảo dưỡng định kì hàng háng, quý, năm

- Phải che đậy lắp ở nơi khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với môi trường bên ngoài

- Nếu chưa lắp đặt cần bảo quản van tại nơi khô thoáng, trong nhà, đầu điều khiển điện cần được bịt kín

6. Những lưu ý khi lựa chọn van bi chịu nhiệt điều khiển điện

- Cần xác định rõ môi trường lưu chất sử dụng để lựa chọn loại van có vật liệu phù hợp

- Xác định chính xác yêu cầu thông số kỹ thuật, tiêu chuẩn mà hệ thống sử dụng cần

- Lựa chọn đúng bộ điện có sức kéo lực với van bi, nguồn điện

- Lựa chọn hàng chính hãng, có chất lượng tốt, xuất xứ rõ ràng

7. Ứng dụng van bi chịu nhiệt điều khiển điện

- Van bi chịu nhiệt điều khiển điện ngày càng được ứng dụng rộng rãi trong hệ thống đường ống sản xuất, các nhà máy công nghiệp cho đến các lò hơi, lò sấy rưới đây là các nhà máy được ứng dụng:

• Nhà máy sấy khô
• Nhà máy xử lý nước thải, nước sạch
• Nhà máy hơi, khí nóng
• Nhà máy luyện kim, đúc thép....

8. Ưu điểm và nhược điểm của van bi chịu nhiệt điều khiển điện

8.1. Ưu điểm van bi chịu nhiệt điều khiển điện

- Đa dạng về kích cỡ nên có nhiều sự lựa chọn cho các đường ống

- Vật liệu cấu tạo nên van phong phú nên sử dụng được cho nhiều môi trường khác nhau

- Thiết kế nhỏ gọn nên lắp đặt được cho các hệ thống có diện tích không gian nhỏ

- Chịu được môi trường có nhiệt độ cao, áp lực cao

- Khả năng chống chịu ăn mòn, oxy hóa tốt

- Hoạt động không gây tiếng ồn, với thời gian đóng mở chậm nên mức độ an toàn cao

- Vận hành hoàn toàn tự động, giảm thiểu chi phí, hiệu quả kinh tế cao

- Sử dụng đa dạng nguồn điện nên thích hợp với nhiều hệ thống điều khiển nguồn cấp vào

- Van có độ bền cao, tuổi thọ của van kéo dài lên đến 10 năm

8.2. Nhược điểm van bi chịu nhiệt điều khiển điện

- Khi mất điện van không tự động đóng lại được mà chúng ta phải thao tác bằng vô lăng, tay quay trên bộ điện. Hoặc một số bộ điện được thiết kế tích hợp đơn giản đi bằng một núm có hình dạng lục giác, chúng ta dùng một chiếc lục giác và bỏ vào rồi xoay để đóng hoặc mở.

- Gía thành tương đối cao so với các dòng van điều khiển khác tương xứng

- Thời gian đóng mở lâu hơn so với van điều khiển bằng khí, tuy nhiên việc đóng mở chậm sẽ làm cho bi van bền do lực ma sát thấp.

9. Một số van bi điều khiển điện chúng tôi đang cung cấp

9.1. Van bi ren điều khiển điện Kosaplus - Haitima

Van bi ren điều khiển điện là dòng van bi nối ren được lắp thêm bộ điều khiển điện nó có tác dụng đóng/mở theo dạng On/Off hoặc tuyến tính điều chỉnh dòng chảy lưu chất theo từng góc độ khắc nhau từ 0 đến 90 độ. Bộ điều khiển điện sử dụng điện áp 220V, 380V, 24VDC.

• Kích thước : DN15 ( 1/2") - DN50 ( 2")
• Vật liệu : Inox 201, 304, 316. Nhựa PVC, UPVC, CPVC
• Kiểu lắp : Lắp ren, rắc co
• Áp lực : PN10, PN16, PN20, PN40
• Kiểu hoạt động : ON/OFF hoặc Tuyến tính
• Nhiệt độ : - 10 - 20 độ C
• Hãng van : Kosa Plus, Hatima
• Điện áp : 24V, 220V, 380V
• Xuất xứ : Hàn quốc, Đài loan
• Bảo hành :12 tháng
• Tình trạng hàng có sẵn
• Đầy đủ giấy tờ chứng chỉ Co/Cq (có kiểm định theo yêu cầu)
• Giao hàng tận nơi theo yêu cầu

9.2. Van bi ba ngã lắp bích điều khiển điện Kosaplus Hàn Quốc - Haitima Đài Loan

Van bi 3 ngã lắp bích điều khiển điện là dòng van bi 3 ngã lắp bích được kết nối với một bộ mô tơ điện và nó hoạt động theo dạng đóng/mở van On/Off hoặc tuyến tính là điều chỉnh dòng lưu chất theo từng góc độ khác nhau từ 0 đến 90độ.

Phần van bi được sản xuất từ nhiều vật liệu khác nhau như inox 304, inox 316, gang, thép, nhựa,... sản phẩm được nhập khẩu trực tiếp tại Hàn Quốc, Đài Loan, với chế độ bảo hành lên đến 12 tháng.

• Kích thước : DN50 - DN200
• Vật liệu : Inox 201, 304, 316, thép WCB
• Nhiệt độ : - 20 - 220 độ C
• Áp lực : PN10 - PN40
• Kiểu lắp : Lắp bích
• Dạng van : 3 ngã chữ L, 3 ngã chữ T
• Tiêu chuẩn mặt bích : JIS, BS
• Thời gian đóng mở : 0 - 30s
• Môi trường : Nước, khí, chất lỏng...
• Hãng : Kosa, Bueno, Hatima, Alohan
• Bảo hành : 12 tháng
• Tình trạng hàng có sẵn
• Đầy đủ giấy tờ chứng chỉ Co/Cq (có kiểm định theo yêu cầu)
• Giao hàng tận nơi theo yêu cầu

9.3. Van bi nhựa điều khiển điện Kosaplus Hàn Quốc - Haitima Đài Loan

Van bi nhựa điều khiển điện có tên tiếng anh (Electric control plastic ball valve) là dòng van được cấu tạo bời phần van bi nhựa và bộ điều khiển điện giúp cho van hoạt động đóng/mở tự động, van có 2 dạng đóng/mở khác nhau đó là dạng đóng/mở On/Off và tuyến tính nhằm điều chỉnh dòng lưu chất theo từng góc độ khác nhau từ 0 đến 90 độ tùy vào mức độ cần sử dụng của hệ thống.

• Kích cỡ : DN15 ( 1/2") - DN200 ( 8")
• Vật liệu : Nhựa PVC, UPVC, CPVC
• Môi trường : Nước, khí, chất lỏng, hóa chất
• Nhiệt độ : Max 90 độ C
• Áp lực : PN10 - PN16
• Dạng hoạt động : ON/OFF hoặc tuyến tính
• Kết nối : Lắp ren - Rắc co
• Điện áp : 24V, 220, 380V
• Tiêu chuẩn bộ điện IP67
• Hãng : Kosa Plus, Hatima, Wonil
• Xuất xứ : Hàn quốc, Đài loan
• Bảo hành : 12 tháng
• Tình trạng hàng có sẵn
• Đầy đủ giấy tờ chứng chỉ Co/Cq (có kiểm định theo yêu cầu)
• Giao hàng tận nơi theo yêu cầu

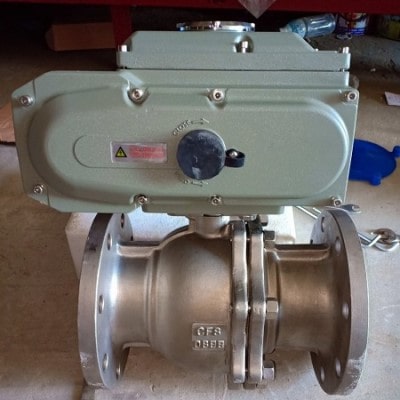

9.4. Van bi lắp bích điều khiển điện Kosaplus Hàn Quốc - Haitima Đài Loan

Van bi lắp bích điều khiển điện là một dòng van được kết nối bởi 2 phần chính lại với nhau đó là phần van bi lắp bích và phần mô tơ điện giúp đóng mở hệ thống tự động, van bi lắp bích được làm từ vật liệu inox, gang, thép, nhựa,.. được thiết kế chắc chắn và bền bỉ có tuổi thọ cao.

• Kích thước : DN25 - DN200
• Vật liệu : Inox 201, 304, 316. Nhựa PVC, CPVC, UPVC
• Môi trường : Nước, khí, chất lỏng
• Áp lực : PN10, PN16, PN20, PN25
• Nhiệt độ : - 20 - 220 độ C
• Kết nối : Lắp bích
• Dạng van : 2 thân, 2 ngã, 3 ngã
• Hãng : Bueno, Wonil, AUT...
• Xuất xứ : Đài loan, Hàn quốc
• Bảo hành : 12 tháng
• Tình trạng hàng có sẵn
• Đầy đủ giấy tờ chứng chỉ Co/Cq (có kiểm định theo yêu cầu)
• Giao hàng tận nơi theo yêu cầu

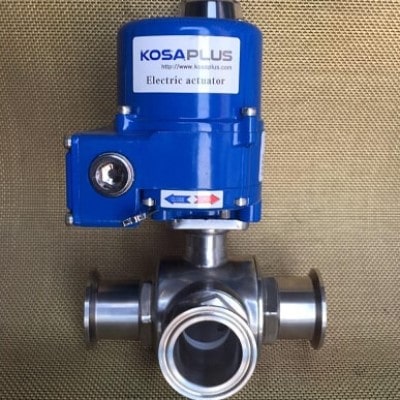

9.5. Van bi vi sinh điều khiển điện Kosaplus Hàn Quốc - Haitima Đài Loan

Van bi inox vi sinh điều khiển điện là dòng van bi inox vi sinh được kết nối với một động cơ điện giúp van đóng/mở hoàn toàn hoặc tuyến tính theo góc để điều chỉnh dòng lưu lượng chảy của van. Động cơ điện làm việc được với nhiều nguồn điện áp khác nhau từ 24VDC - 220VAC - 380V. Van hoạt động bình thường trong tần số 55 - 65hz, khi gặp sự cố mất điện, van được thiết kế có tay quay để điều khiển thủ công.

• Động cơ điện: 24V – 220V
• Điều khiển: ON/OFF hoặc tuyến tính
• Cấu tạo bộ điện: Hợp kim nhôm cao cấp
• Tiêu chuẩn: IP67
• Thân van bi: Inox 204, inox 316
• Dạng van: chữ T, chữ L, 1 chiều…
• Kích thước: DN25 – DN100
• Áp lực: PN16
• Nhiệt độ: 200 độ C
• Môi trường sử dụng: Nước, hóa chất
• Xuất xứ: Hàn Quốc, Đài Loan
• Bảo hành 12 tháng
• Tình trạng hàng có sẵn
• Đầy đủ giấy tờ chứng chỉ Co/Cq (có kiểm định theo yêu cầu)
• Giao hàng tận nơi theo yêu cầu

10. Địa chỉ mua van bi chịu nhiệt điều khiển điện

Để mua được sản phẩm chất lượng chính hãng mà giá thành lại hợp lý với chế độ ưu đãi kèm bảo hành dài hạn lên đến 12 tháng các bạn hãy đến với chúng tôi. Công Ty Tuân Hưng Phát địa chỉ tại Hà Nội, Sài Gòn.

Với các đơn vị ở xa chúng tôi sẽ giao hàng bằng hình thức chuyển phát, gửi nhà xe đến tận nơi theo yêu cầu của quý khách hàng. Mọ thắc mắc yêu cầu của quý khách hàng xin liên hệ trực tiếp với kỹ thuật và kinh doanh bên đơn vị chúng tôi theo email trongkhanh@tuanhungphat.vn hoặc Zalo/Call 0865909568 (Zalo) để được tư vấn cụ thể về sản phẩm.

11. Bảng giá van bi chịu nhiệt độ cao điều khiển điện

Bài viết trên đây là tất cả những gì tôi hiểu về van điều khiển điện chịu nhiệt độ. Bài viết này là tôi đúc kết lại từ quá trình làm việc thực tế trong 5 năm tôi làm về ngành van bài biết còn chỗ nào thiếu sót mong mọi người có thể góp ý để bổ sung bài viết hoàn thiện hơn.
