Van Bi Điều Khiển Khí Nén 1PC 2PC 3PC
van-bi-dieu-khien-khi-nen-1pc-2pc-3pc - ảnh nhỏ  1

Van Bi Điều Khiển Khí Nén 1PC 2PC 3PC

Thương Hiệu: Kosaplus - Haitima
Mã sản phẩm VBKN14

Mua Hàng: 0865909568

Đánh giá 1 lượt đánh giá

17-09-2021

Van bi điều khiển khí nén 1PC 2PC 3PC chúng được chế tạo từ chất liệu Inox, gang, thép, nhựa... Van bi điều khiển khí nén 3 thân - 3 mảnh có giá tốt nhất hiện nay.

1. Gới thiệu về van bi 1PC 2PC 3PC điều khiển khí nén là gì?

1.1. Van bi 1 pc điều khiển khí nén là gì ?

Van bi 1 pc điều khiển khí nén bao gồm bộ điều khiển khí nén và thân van bi đúc liền được dùng để vận hành trong nhiều hệ thống cấp thoát nước, hệ thống khí, hơi, hệ thống xử lý hóa chất ... Nhiệm vụ của van bi 1 pc là điều tiết đóng/mở lưu lượng dòng chảy trong các đường ống.

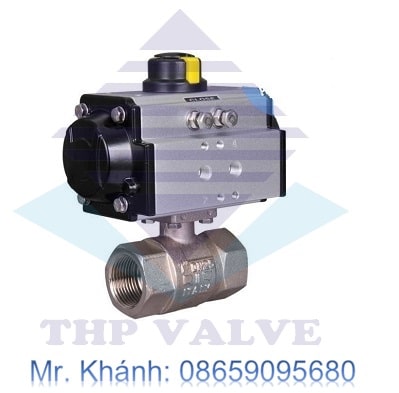

Van bi 1 pc điều khiển khí nén

1.2. Van bi 2 pc điều khiển khí nén là gì ?

Khác với van bi 1 pc được đúc liền, van bi 2 pc sẽ có 2 mảnh xoắn ren vào nhau. 1 mảnh chiếm 2/3 thân van bi, mảnh này ôm lấy quả bi và trục giúp van hoạt động đóng mở. Mảnh còn lại chiếm 1/3 thân và để kết nối với 1 đầu của đường ống. Van bi 2 pc sẽ được kết nối với bộ điều khiển khí nén tạo thành van bi 2 pc điều khiển khí nén.

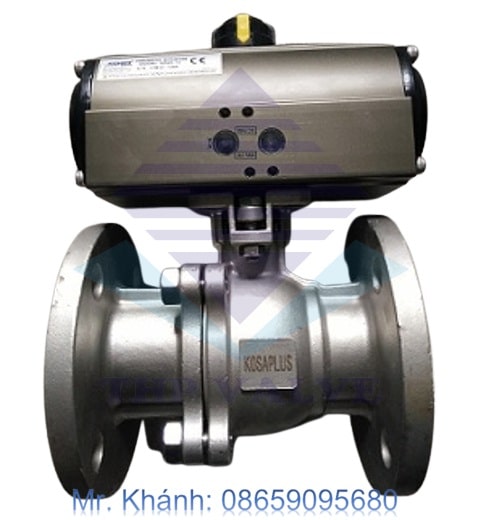

Van bi 2 pc điều khiển khí nén

1.3. Van bi 3 pc điều khiển khí nén là gì ?

Van bi 3 pc điều khiển khí nén hay còn gọi là van bi 3 thân là van bi có 3 mảnh được ghép nối với nhau có tác dụng đóng mở, điều tiết lưu chất lưu thông qua hệ thống đường ống. Thân van bi 3pc được làm từ inox vì thế van có thể làm việc trong nhiều môi trường khác nhau như nước sạch, thải, ăn mòn, dung dịch, hóa chất, khí hơi ...

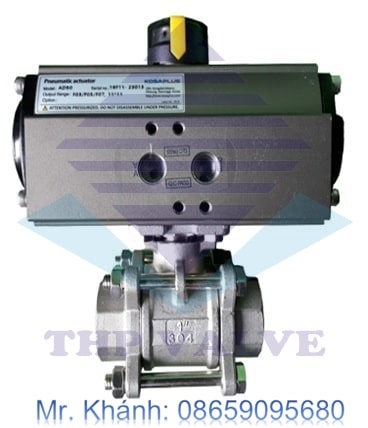

Van bi 3 pc điều khiển khí nén

2. Thông số kỹ thuật của các loại van bi điều khiển khí nén như sau:

2.1. Thông Số Kỹ Thuật Van Bi 1 Pc Điều Khiển Khí Nén

  • Kích Cỡ Van : DN15, DN20, DN25, DN32, DN40, DN50
  • Chất Liệu Phần Thân Bi : Gang, Gang Dẻo, Inox, Nhựa ...
  • Bộ Điều khiển Khí Nén : Tác Động Đơn, Tác Động Kép.
  • Kiểu Kết Nối : Lắp Ren.
  • Nhiệt Độ Cho Phép : 0~200 Độ C.
  • Áp Suất Làm Việc : PN16, PN25, PN40, PN63.
  • Áp Suất Khí Nén : 0~8bar.
  • Môi Trường Làm Việc : Nước(Thải, Sạch), Khí, Hơi, Ăn Mòn, Hóa Chất ...
  • Xuất Xứ : Đài Loan, Hàn Quốc ...
  • Bảo Hành : 12 Tháng.
  • Miễn Phí Giao Hàng
  • Tình Trạng Hàng Có Sẵn

2.2. Thông Số Kỹ Thuật 2 Pc Điều Khiển Khí Nén

  • Vật Liệu Sản Xuất : Inox 304, 316, Nhựa, Gang
  • Kích Thước : DN10 - DN200
  • Kiểu Van : 2 Thân
  • Kiểu Kết nối : Ren, Hàn Khớp Nối
  • Bộ Điều Khiển Khí Nén : Tác Động Đơn, Tác Động Kép
  • Kiểu Hoạt Động : ON/OFF, Tuyến Tính
  • Nhiệt Độ Làm Việc : 0 Độ C Đến 200 Độ C
  • Áp Suất Làm Việc : PN16, PN25, PN40, PN63
  • Áp Suất Khí Nén : 0 ~ 8bar
  • Môi Trường Sử Dụng : Nước Sạch, Thải, Hơi, Khí, Dung Dịch, Hóa Chất Ăn Mòn, Xăng Dầu...
  • Xuất Xứ : Đài Loan, Hàn Quốc
  • Bảo Hành : 12 Tháng
  • Tình Trạng Hàng Có Sẵn
  • Miễn Phí Giao Hàng

Van bi 2 Pc Điều Khiển Khí Nén

2.3. Thông Số Kỹ Thuật 3 Pc Điều Khiển Khí Nén

  • Vật Liệu chế tác : Inox 304, 316,...
  • Kích Thước : DN10 - DN200
  • Kiểu Van : 3 Thân 1000PSI PN64
  • Kiểu Kết Nối : Nối Ren, Hàn Khớp Nối
  • Bộ Điều Khiển Khí Nén : Tác Động Đơn, Tác Động Kép
  • Kiểu Hoạt Động : ON/OFF, Tuyến Tính
  • Nhiệt Độ Làm Việc : 0 Độ C Đến 200 Độ C
  • Áp Suất Làm Việc : PN16, PN25, PN40, PN63
  • Áp Suất Khí Nén : 0 ~ 8bar
  • Môi Trường Sử Dụng : Nước Sạch, Thải, Hơi, Khí, Dung Dịch, Hóa Chất Ăn Mòn, Xăng Dầu...
  • Xuất Xứ : Đài Loan, Hàn Quốc
  • Bảo Hành : 12 Tháng
  • Đầy Đủ Giấy Tờ, Chứng Chỉ Co/Cq
  • Miễn Phí Giao Hàng

Van bi 3 thân 3 mảnh điều khiển khí nén

3. Cấu tạo và nguyên lý hoạt động van bi 1PC 2PC 3PC điều khiển khí nén

Van bi điều khiển khí nén = Phần van bi + Bộ điều khiển khí nén

3.1. Phần van bi

Phần thân van bi

Van bi gồm 3 mảnh (3 thân) ghép lại, trong đó 2 mảnh ở 2 bên hông phần đầu ren kết nối với đường ống, mảnh còn lại bằm ở chính giữa có nhiệm vụ bao bọc quả bi. 3 mảnh này được kết nối với nhau bằng bulong, đinh ốc tạo sự chắc chắn và là nơi điều tiết các dòng lưu chất.

3.2. Bộ điều khiển khí nén

Bộ điều khiển khí nén hàn quốc

*Thông số kỹ thuật bộ điều khiển khí nén

  • Vật Liệu Lớp Vỏ Bọc: Hợp Kim Nhôm
  • Model: AD-40, AD-50, AD-65, AD-80, AD-100, AD-125, AD150 HTD-32, HTD-52, HTD-63, HTD-80, HTD100
  • Hãng Sản Xuất: KOSAPLUS, Haitima
  • Áp Lực Khí Nén 3bar ~ 8bar
  • Kiểu Tác Động: Tác Động Kép, Tác Động Đơn
  • Kiểu Đóng Mở: ON/OFF Và Tuyến Tính
  • Xuất Xứ: Hàn Quốc, Đài Loan
  • Bảo Hành: 12 Tháng
  • Tình Trạng: Hàng Có Sẵn

*Bộ điều khiển khí nén có hai dạng đó là dạng đó là: Tác động đơn và Tác động kép

- Dạng tác động đơn: Đây là dạng cấp khí một lần. Nó sử dụng cho các van thường đóng hoặc thường mở. Van bình thường sẽ ở trạng thái đóng hoặc mở. Khi cấp khí, pistong dịch chuyển làm quay trục van, giúp van mở ra hoặc đóng lại, ngược lại với trạng thái bình thường của van. Khi ngừng cấp khí, lò xò trong bộ truyền động sẽ giúp piston trả về vị trí ban đầu. Van trở lại trạng thái đóng hoặc mở.

- Dạng tác động kép: Đây là dạng phải cấp khí hai lần hay cần hai lần tác động. Cấp khí lần đầu sẽ giúp van mở hoặc đóng, ngừng cấp khí van sẽ ở trạng thái đấy. Cấp khí lần thứ hai thì van sẽ trở lại trạng thái ban đầu, lúc chưa cấp khí.

3.3. Nguyên lý hoạt động van bi 1pc 2pc 3pc điều khiển khí nén

Khi chúng ta cấp khí nén vào 2 buồng của bộ điều khiển áp lực khí nén sẽ làm cho pitong 2 bên nén lại (pitong kết nối với trục) khiến trục van xoay đồng thời quả bi cũng xoay theo tạo ra quá trình đóng/mở van bi, giúp đóng dòng lưu chất đi qua van bi.

4. Ưu điểm van bi 1pc 2pc 3pc điều khiển khí nén

Tùy vào hệ thống sử dụng mà khách hàng có lựa chọn loại van bi 1pc, 2pc, 3pc cho phù hợp. Nếu sử dụng trong các hệ thống nhỏ và đơn giản thì quý khách nên dùng van bi 1pc, 2pc để tiết kiệm chi phí. Ngược lại, có thể sử dụng van bi 3pc bởi có nhiều ưu điểm vượt trội như :

  • Van bi 3pc chịu được áp lực làm việc cao PN63.
  • Sử dụng tốt trong môi trường ăn mòn vì thân van bằng inox.
  • Lắp kiểu ren, 3 thân khi nối với đường ống sẽ không rò rỉ phù hợp sản xuất rượu bia...
  • Van bi nhỏ gọn, dễ dàng tháo lắp và bảo trì.
  • Đa dạng về mẫu mã như van bi 3 pc điều khiển khí nén on/off, tuyến tính.
  • Giá thành hợp lý, sản phẩm chất lượng, uy tín.
  • Liên hệ ngay với chúng tôi để được tư vấn về sản phẩm và nhận báo giá !

Van bi điều khiển khí nén

5. Ứng dụng van bi 1pc 2pc 3pc điều khiển khí nén

Van bi 1pc 2pc 3pc điều khiển khí nén được lắp đặt theo kiểu lắp ren, phù hợp với nhiều lĩnh vực : công nghiệp, nông nghiệp, thực phẩm ... Van được làm bằng inox, có độ bền cơ học cao và có nhiều dạng như 1pc, 2pc, 3pc các dạng này sẽ có cấu trúc nhau tuy vậy chúng vẫn sở hữu chung các ứng dụng sau :

  • Ứng dụng trong các hệ thống xử lý nước sạch nước thải, hệ thống khí, hơi ...
  • Ứng dụng trong công nghiệp : các nhà máy sản xuất, chế biến, các xưởng oto ...
  • Ứng dụng trong lĩnh vực nông nghiệp, các hệ thống tưới tiêu, xử lý chất thải chăn nuôi, xử lý nước ao, hồ ...
  • Ứng dụng trong lĩnh vực nước uống, thực phẩm như : sản xuất nước uống, giải khát rượu, bia ...
  • Ứng dụng trong các hệ thống dung dịch, hóa chất, các môi trường ăn mòn như xăng, dầu, thuốc sâu ...
  • Ứng dụng trong các phòng thí nghiệm : sản xuất các dung dịch, hóa chất ...

Ứng dụng van bi 1pc 2pc 3 pc điều khiển khí nén

6.Bảng giá? Báo giá Van bi 1pc 2pc 3pc điều khiển khí nén?

Hiện tại công ty chúng tôi chuyên cung cấp tất cả các loại Van bi 1pc 2pc 3pc điều khiển khí nén, tất cả các sản phẩm được nhập khẩu trực tiếp từ các nước có ngành công nghiệp phát triển hàng đầu Đông Nam Á như : Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc, Malaysia, Itali và các nước G7… Đưa van về thị trường Việt Nam để cung cấp và phân phối trên Toàn Quốc.

Mỗi sản phẩm Van bi 1pc 2pc 3pc điều khiển khí nén do công ty chúng tôi cung cấp đều đảm bảo về chất lượng chính hãng – Uy tín tuyệt đối. Với chế độ bảo hành lên tới 12 thánh 1 đổi 1 nếu có lỗi do nhà máy sản xuất, đầy đủ các loại giấy tờ, cấp phép đầy đủ chứng chỉ CO~CQ. Hỗ trợ vận chuyển toàn quốc !

Hãy liên hệ trực tiếp với chúng tôi qua hotline: 0865909568 (Zalo) để được tư vấn hỗ trợ lắp đặt sản phẩm van bi 1pc 2pc 3pc điều khiển khí nén và báo giá van bi 1pc 2pc 3pc điều khiển khí nén 24/24h, bởi các chuyên viên kỹ thuật của công ty, sẽ đồng hành cùng quý khách lựa chọn van xả khí cho tới quá trình lắp đặt đi vào vận hành.

Ngoài ra chúng tôi còn cung cấp cac thông tin về sản phẩm van bi 1pc 2pc 3pc điều khiển khí nén như : Hình ảnh, bảng giá van bi 1pc 2pc 3pc điều khiển khí nén, thông số kĩ thuật, bản vẽ, catalogue… Rất mong được hợp tác và phục vụ quý khách. Xin chân thành cảm ơn các bạn, quý khách hàng đã lắng nghe bài viết của chúng tôi !
